配電箱(機柜)安裝過程詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

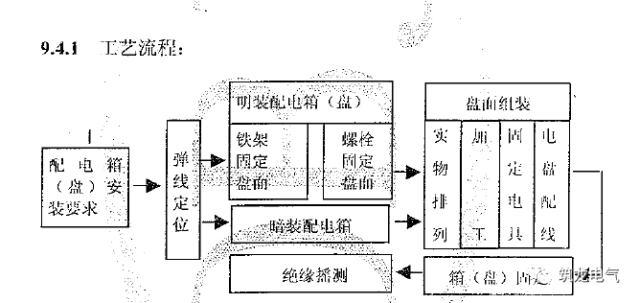

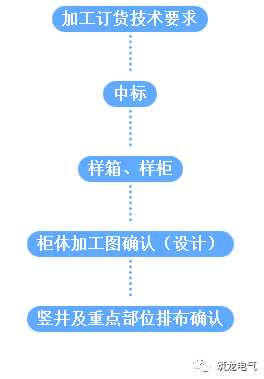

配電箱機柜安裝流程圖:

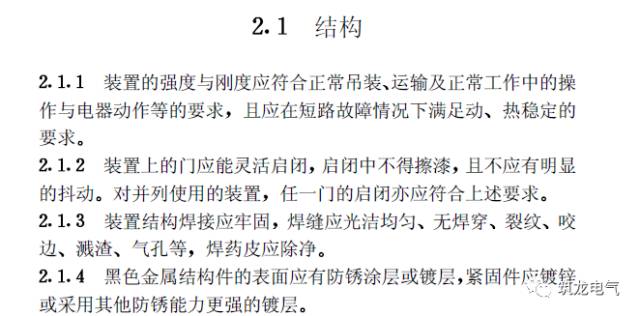

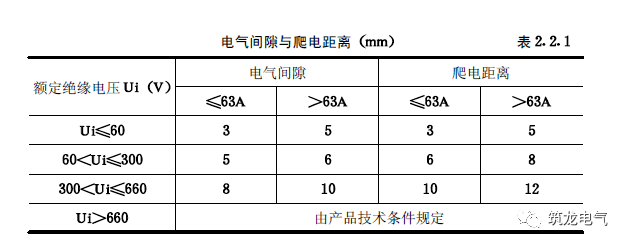

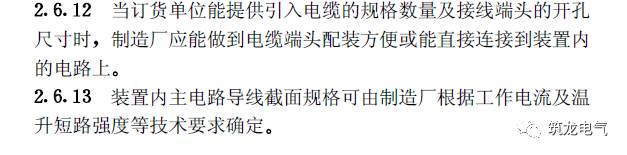

CECS低壓成套開關設備驗收規則49: 93

建筑電氣工程施工質量驗收規范

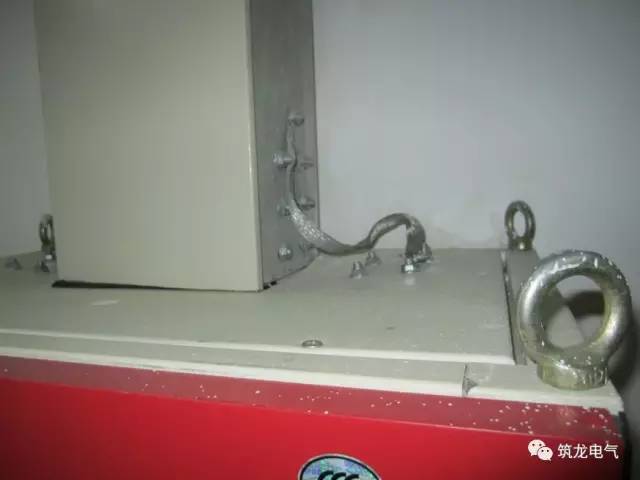

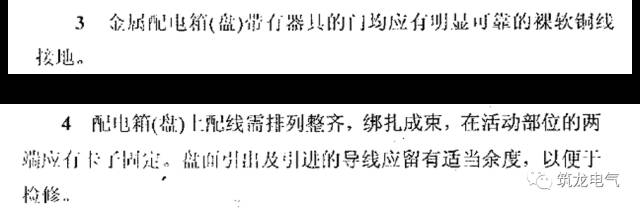

5.1.1柜、桌、箱的金屬框架和基礎型鋼應與保護導體可靠連接；對于裝有電器的可打開的門，應選擇橫截面積不小于4mm2的黃綠色絕緣銅芯軟線連接門和金屬框架的接地端子，并進行標識。

檢查次數:所有檢查。

檢查方法:觀察和檢查。

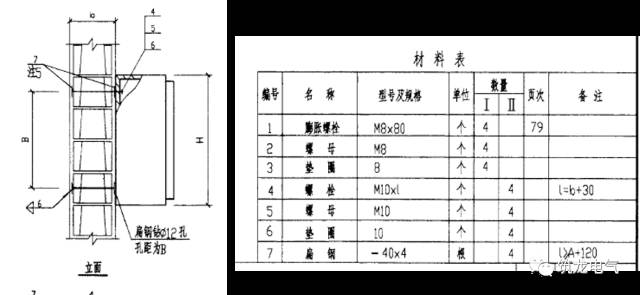

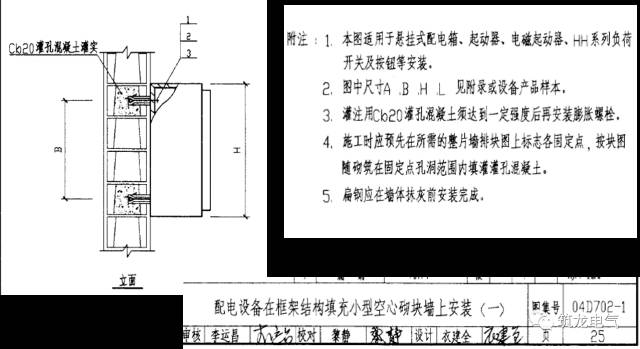

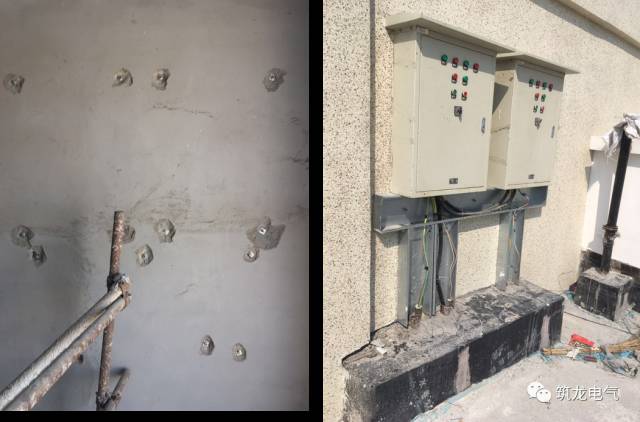

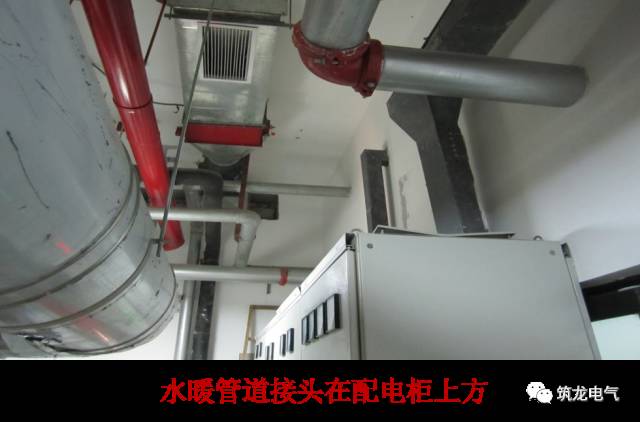

2.5機柜、桌子、盒子和托盤應安裝牢固，不得直接設置在水管下方。柜、桌、箱、板安裝垂直度允許偏差不應大于1.5 ‰，相互之間的接縫不應大于2mm，柱盤偏差不應大于5mm..

檢查次數:應檢查總數的10%，且不少于1次。

檢驗方法:線規檢驗、測隙規檢驗和拉規檢驗。

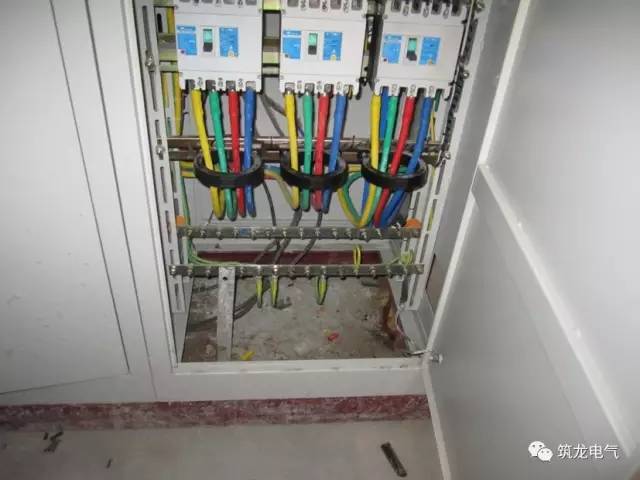

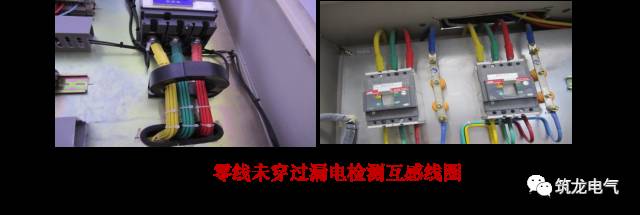

13.1.6當電纜穿過零序電流互感器時，電纜的金屬護套和接地線應與地面絕緣。穿過零序電流互感器后制成的電纜頭，電纜接地線應在穿過互感器后接地；未穿過零序電流互感器的電纜接地線應在零序電流互感器前直接接地。

2

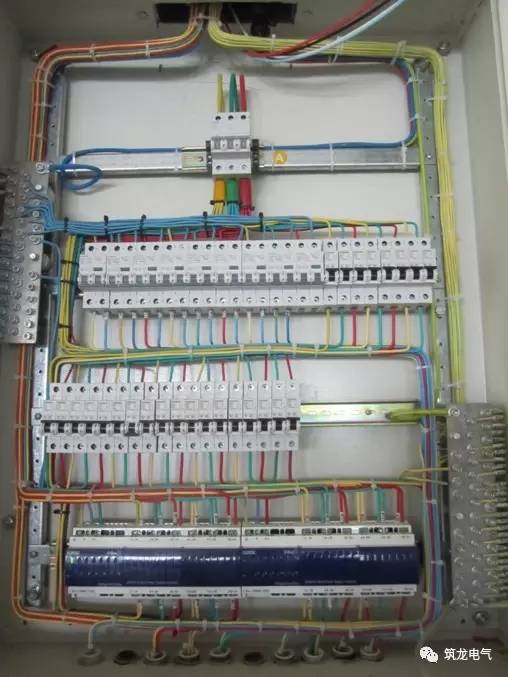

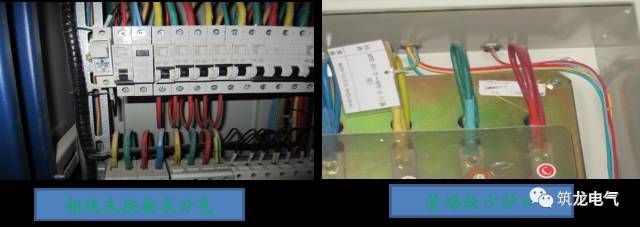

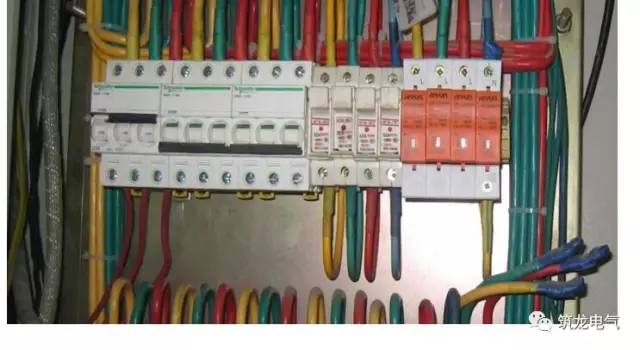

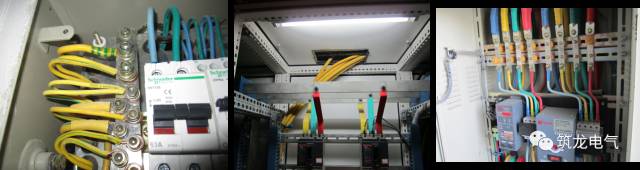

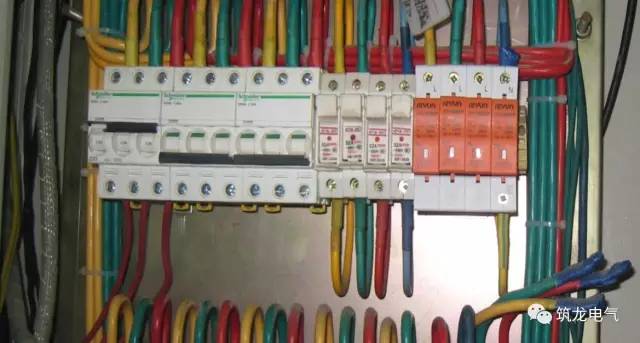

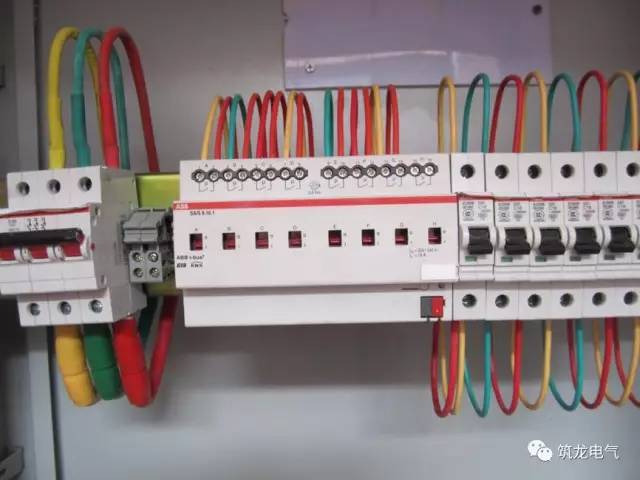

配電箱內部布線不標準化
