我相信每個人都很熟悉它。我們離不開電。電是我們?nèi)粘＜揖由钪休^重要的設備產品。我們幾乎每天都用電。現在我們已經變得依賴電了。就像被毒死一樣，我們不能放棄。以下小系列將簡要介紹配電箱的接線圖和配電箱的系統圖。

配電箱接線圖:

安裝時，Home 配電箱接線圖也很重要，并且專門為每個人準備了幾個非常詳細的接線圖。

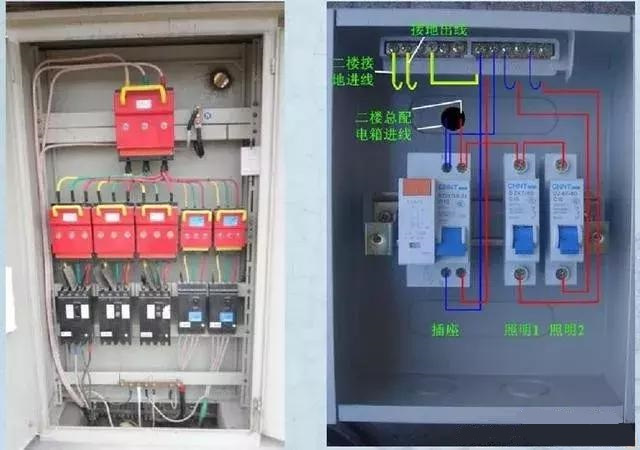

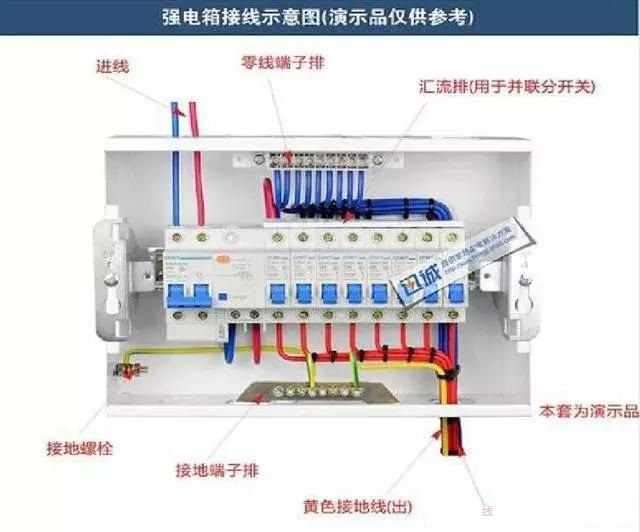

配電箱接線圖1

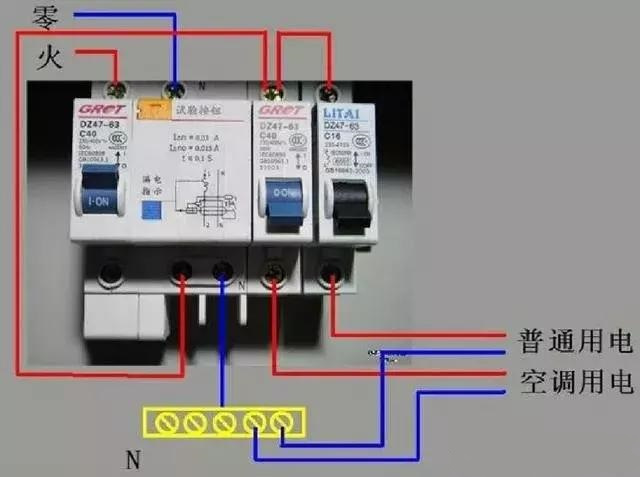

配電箱接線圖2

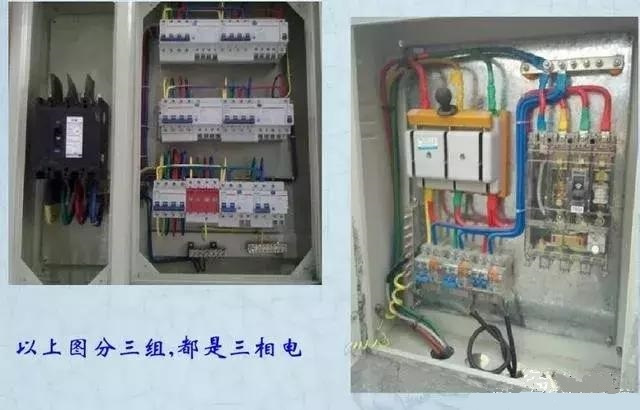

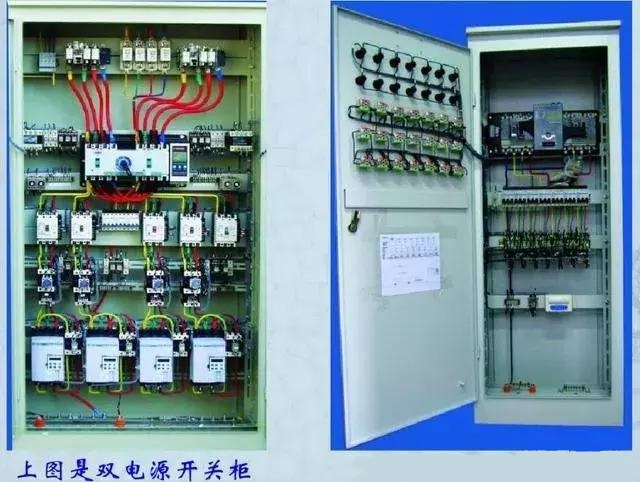

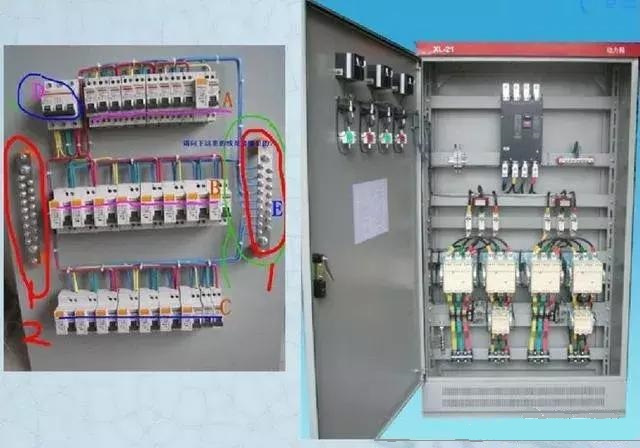

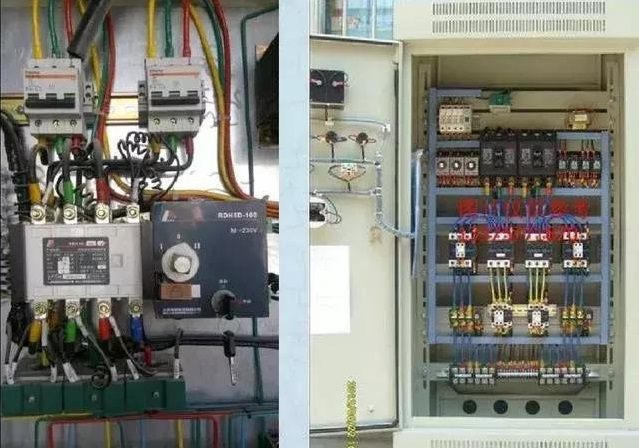

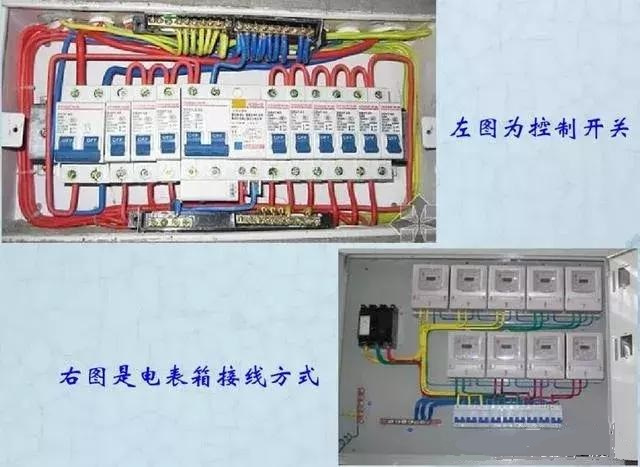

當我們看到一個以上的家庭平時用電，他們中的大多數是從a 配電柜發來的。一個簡單的接線圖是這樣的。

主頁配電箱安裝方法:

1.當明裝配電箱，配電箱安裝在墻上時，應使用開口螺栓(膨脹螺栓)固定。螺栓長度一般為預埋深度(75 ~ 150毫米)、箱底板厚度、螺母和墊圈厚度加上約5毫米的“頭部余量”之和。對于較小的配電箱，也可在安裝處預埋木塊(根據安裝孔在配電板四角的位置配電箱)，然后用木螺釘配電箱或配電板固定在木塊上。

2、暗裝配電箱，配電箱預埋在墻內安裝，砌墻時預留孔洞的長度和寬度應比配電箱大20mm左右，預留深度為配電箱厚度加上孔洞墻面抹灰的厚度。當砌體配電箱時，可以通過在盒子和墻壁之間填充混凝土來固定盒子。

3、配電箱應安裝牢固，橫平豎直，垂直偏差不應大于3mm；暗裝時，配電箱四周不應有縫隙，面板四周邊緣應靠近墻面，箱體與建筑物、構筑物的接觸部位應涂防腐漆。

4、配電箱螺旋熔斷器安裝在內部，電源線應連接到中間觸點的端子上，負載線應連接到螺紋端子上。這樣，當熔化的堆芯被裝載和卸載時，不會發生電擊。瓷塞保險絲應垂直安裝。

5.配電箱交流、DC或不同電壓等級的電源應有明顯標志。照明配電箱，應分別設置零線(N線)和保護零線(PE線)母線。零線和保護零線應連接在母線上，不得拼接，并應編號。

6、引出面板時，面板線孔應光滑無毛刺，金屬面板應安裝絕緣保護罩。金屬外殼配電箱外殼必須可靠接地(零)。

結論:家庭用電是我們嚴格控制的一部分。如果電路安裝安全、完美，就可以在我們未來的生活中安全使用，消除家庭中的安全隱患。
