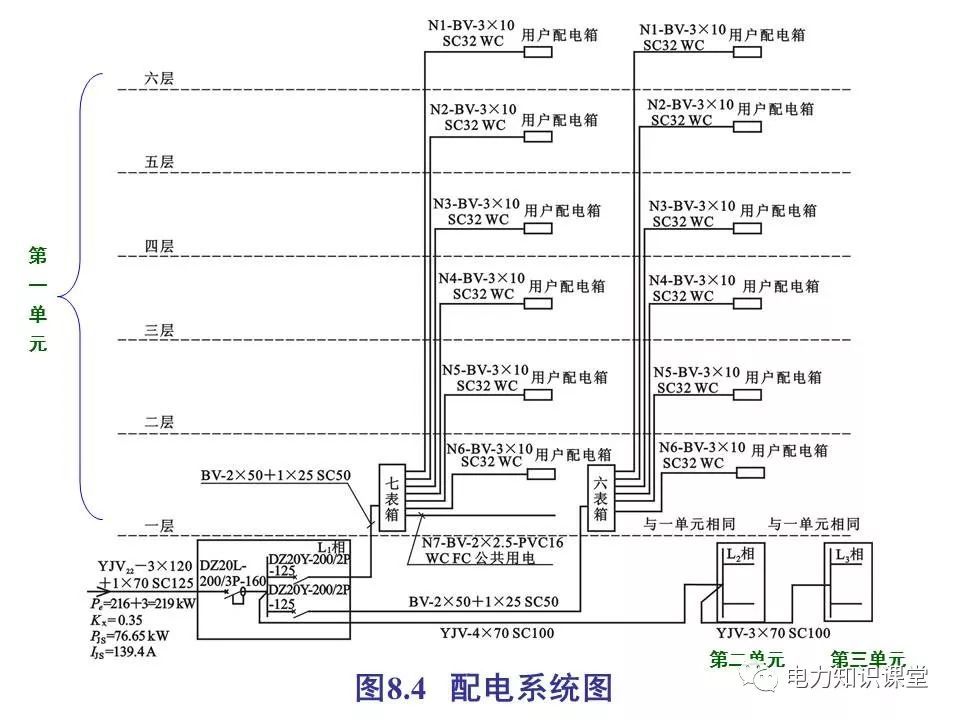

總計，分數配電箱系統圖詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

(1) 配電箱標記為ab/c或A-B-C，

例1: AP4 (XL2)/40表示4號功率配電箱，其中型號為XL2，功率為40kW。

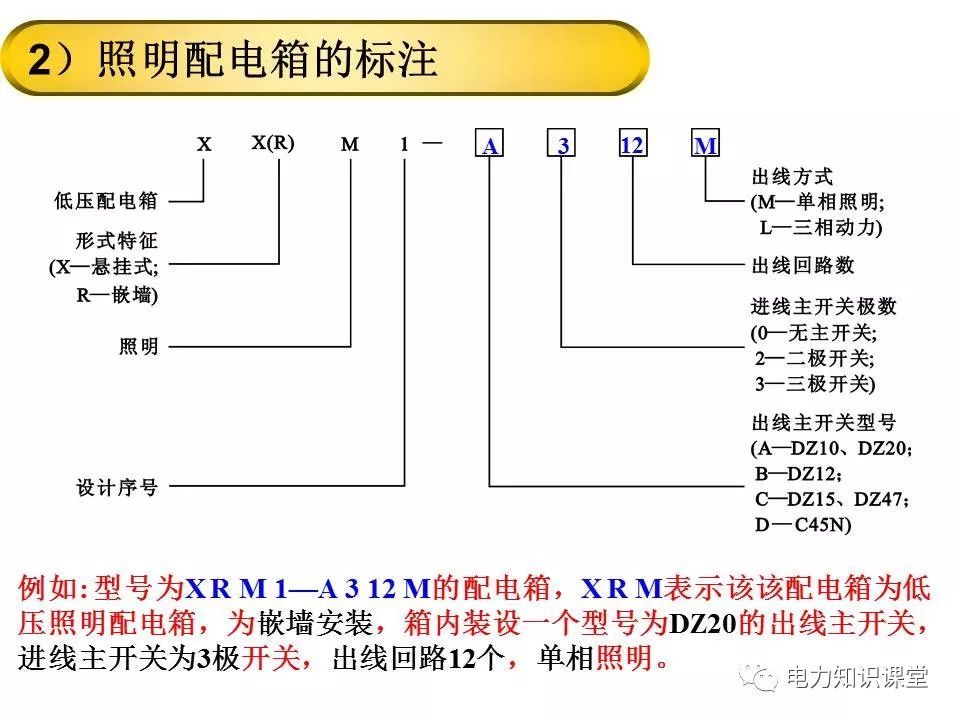

例2: Al2 (XRM-3020)/10.5表示第四層的第二個照明配電箱，其中型號是XRM-3020，功率為10.5千瓦

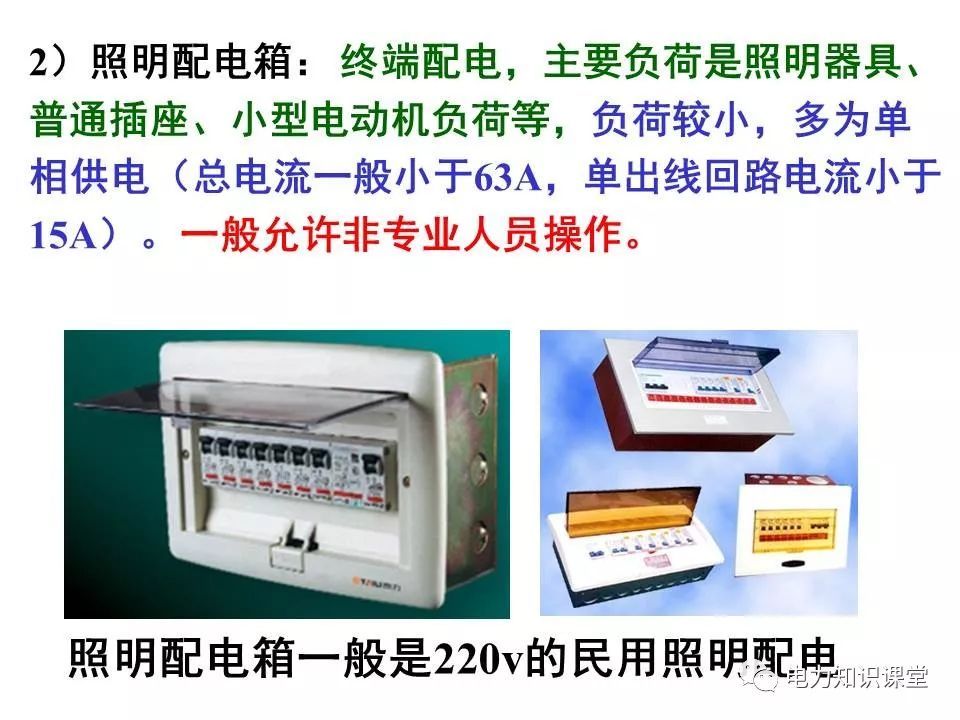

照明配電箱和功率配電箱之間有什么區別？

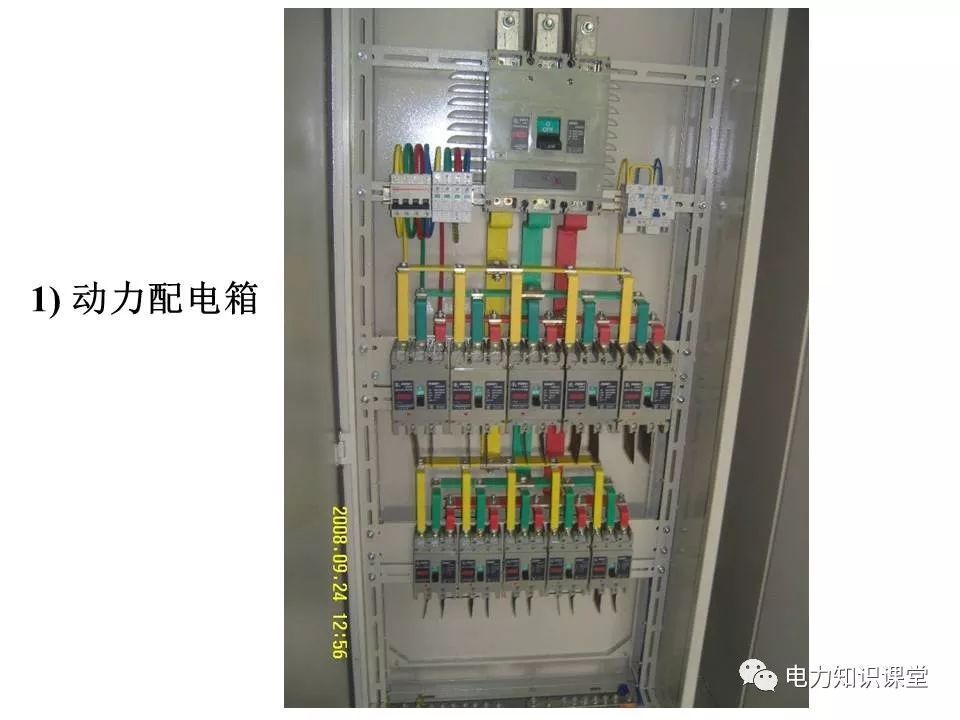

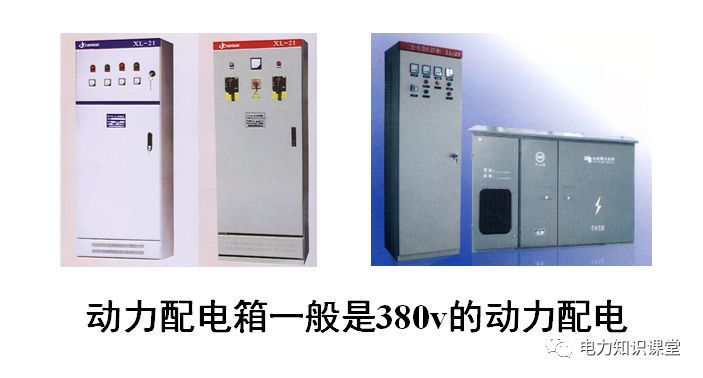

1)功率配電箱:主要負載為電力設備，主要為三相電源。(電流超過63A，非終端配電，如照明配電箱的上層配電)。通常只允許專業人員操作。

更多選型規格報價定制等問題可及時聯系廠家，以上就是總計，分數配電箱系統圖全部內容。
