要理解電路圖，這些60 配電箱的插圖必須熟悉！詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

圖中的圖例是圖中圖形符號的定義，表示圖形所代表的設備或含義。圖例對繪圖的重要性是不言而喻的。可以說，沒有這個傳說，人們就無法理解這幅畫。即使那些沒看過圖紙的人也一定看過地圖。地圖總是顯示山、河、省會和首府的傳說。計算機輔助設計圖紙的圖例與此相同。

做電氣工程預算和施工的相關技術人員在閱讀電氣圖紙時會遇到大量配電箱和配電柜的情況，如普通照明配電箱、電表箱、電源配電柜、應急配電箱等。每組圖紙將說明配電箱機柜的圖例。讓我們來看看60個常見的圖例配電箱和配電柜，在閱讀這些圖例后，不要擔心不理解電氣圖紙。

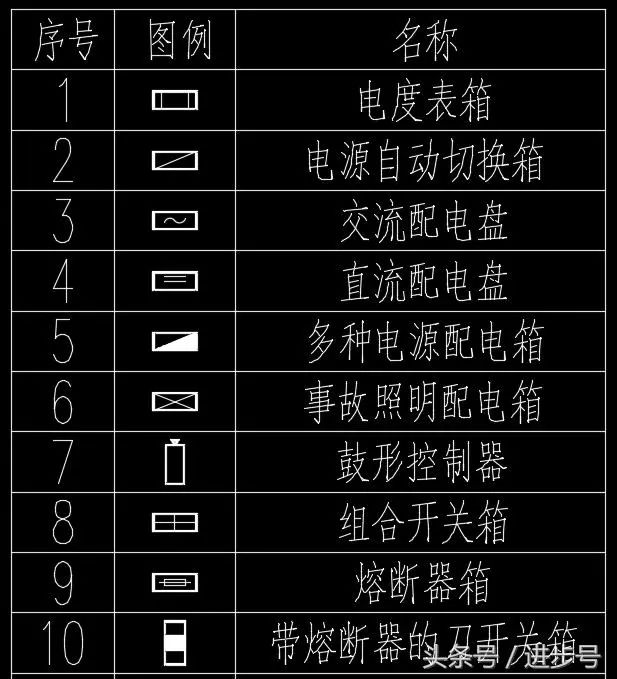

配電箱，配電柜圖例1

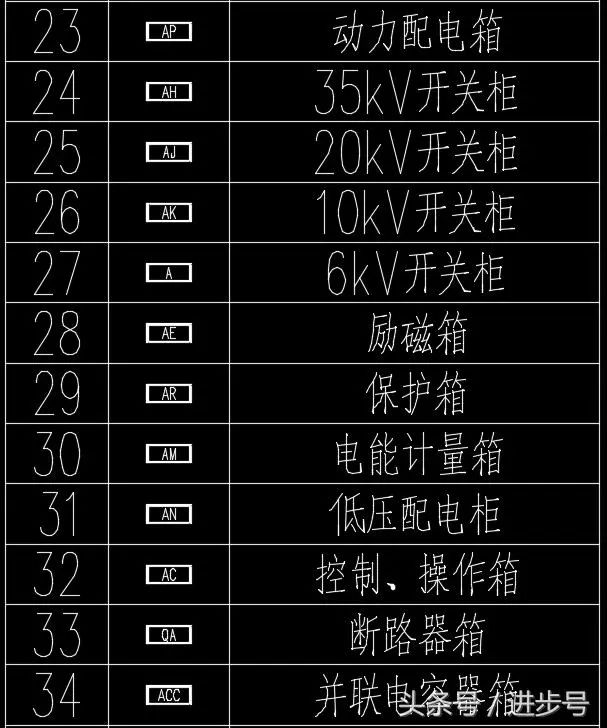

配電箱，配電柜圖例2

配電箱，配電柜圖例3

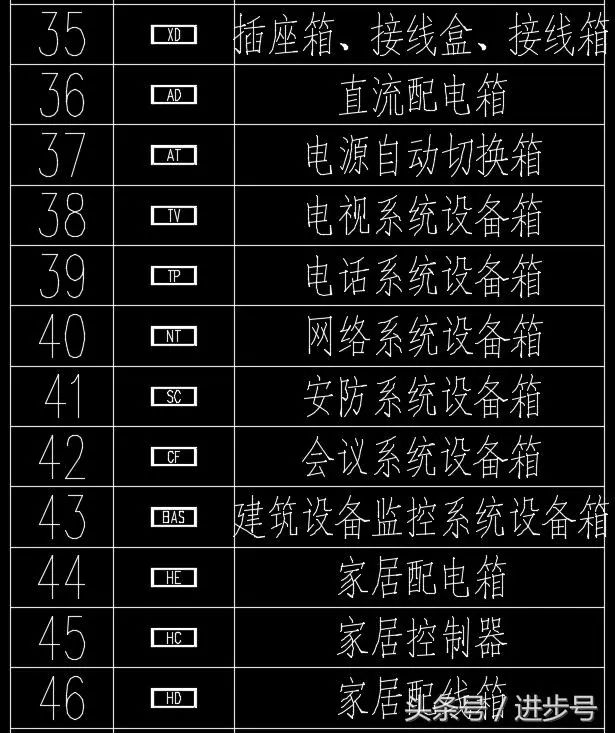

配電箱，配電柜圖例4

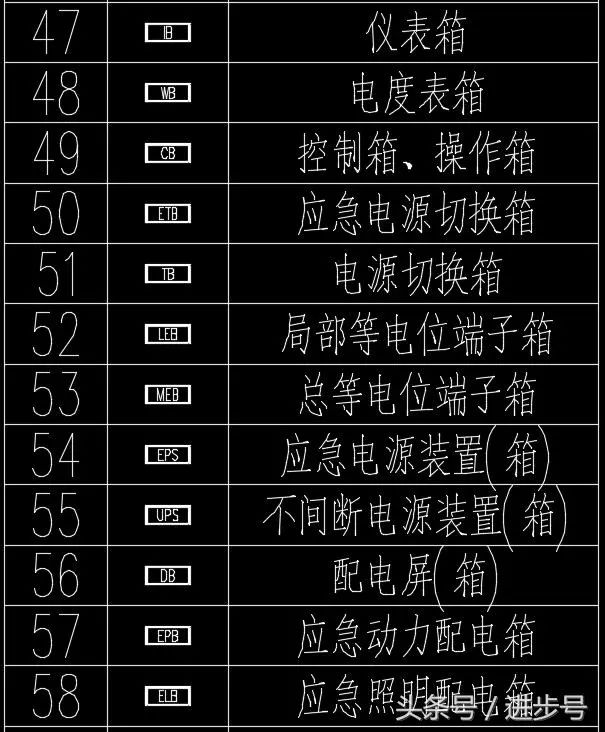

配電箱，配電柜圖例5

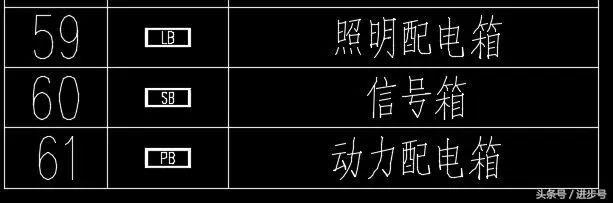

配電箱，配電柜圖例6

作為一個友好的提醒，閱讀圖紙時注意這些圖例當然是有益的，尤其是當圖紙沒有給出圖例時。然而，我們必須小心不要以經驗主義的方式行事。有時圖紙的圖例與國家標準不同。此時，人們必須遵循圖畫中給出的圖例。

資料來源:HeadlineNo。/進度號，此文章在網上重印，版權屬于原作者。然而，由于重印的數量很大，不可能確認真正的原作者，所以只注明重印的來源。如果本文中使用的視頻、圖片和文字涉及版權問題，請立即通知我們。我們將根據您提供的支持材料確認版權，并按照國家標準支付報酬或立即刪除內容。這篇文章的內容是原作者的觀點，這并不意味著這個公眾數字同意其觀點，并對其真實性負責。

ψ
