什么是高電壓開關柜五項預防措施:

高壓開關柜的“聯鎖”是確保電網安全運行、確保設備和人員安全、防止誤操作的重要措施。

GB 3906-1991《3 ~ 35kV交流金屬封閉開關設備》對此有明確規定。“互鎖”通常描述為:

防止斷路器誤開或誤合；

防止負荷分離開關打開和關閉；

防止接地線(接地開關)帶電懸掛(閉合)；

用接地線(開關)防止閉合；

防止誤入帶電區間。

上述防止電氣誤操作的五項措施被稱為“五項預防措施”。

高壓的重要性開關柜五項預防措施

高壓柜五項防范措施是規范安全操作流程、實現安全操作的重要措施。不具備五防功能的高壓柜存在嚴重的誤操作安全隱患。為大家總結高壓柜的關閉過程，如下:

首先關閉后門，然后關閉前門，然后關閉接地刀。

先將接地刀分開，然后合上隔離開關。

首先關閉隔離，然后關閉斷路器；

打開和關閉壓力柜的過程如下:

斷路器首先被分開，然后隔離開關被分開。

首先分離隔離開關，然后用接地刀連接。

首先關閉接地刀，然后打開前門和后門。

五防聯鎖是防止運行中出線誤操作。當被迫打開門并分開時，斷路器將自動跳閘等。

高壓開關柜五防鏈的實現

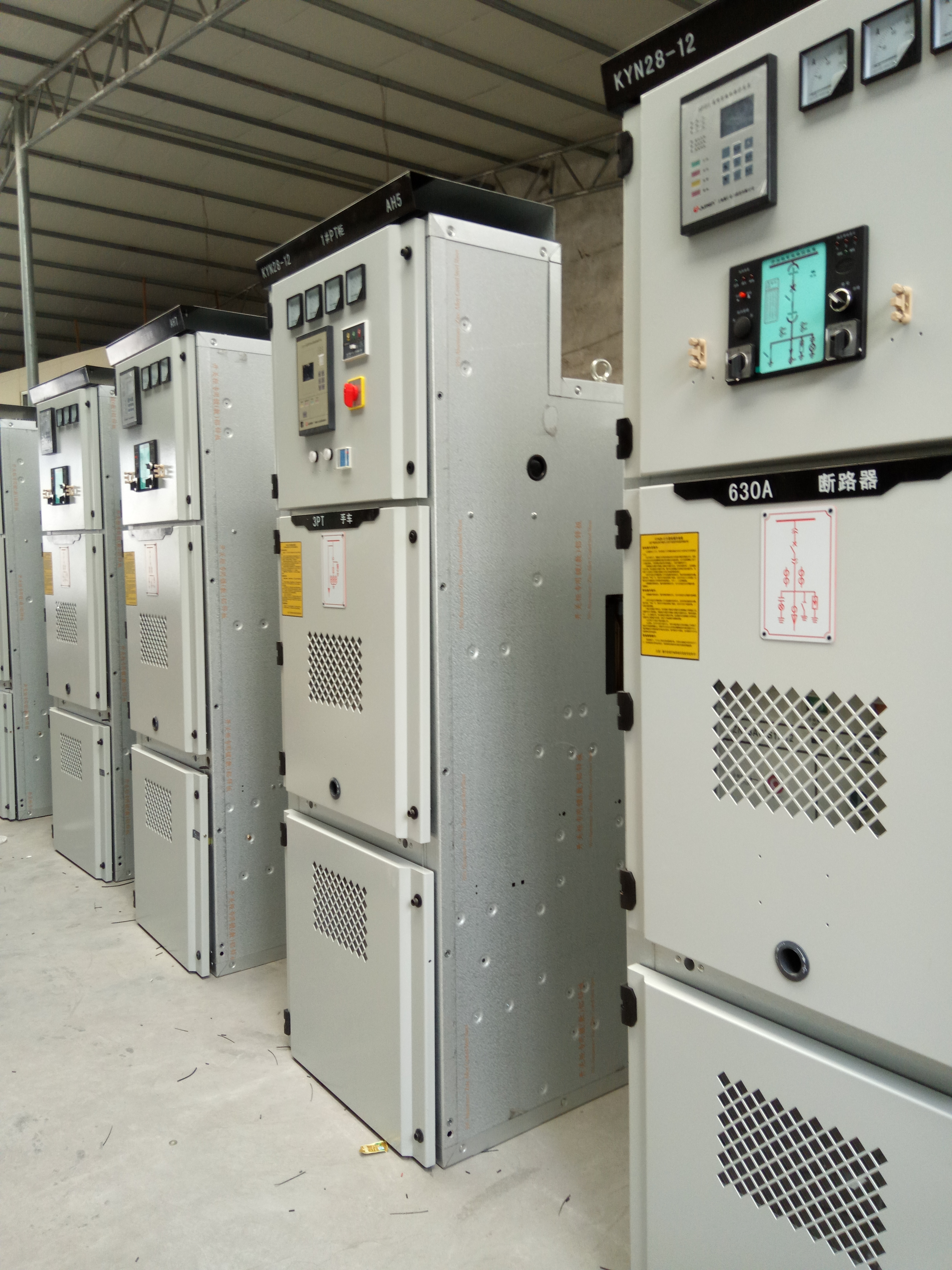

在KYN系列中，中間試驗高壓開關柜一般不配備隔離開關(如果不配備標準KYN，則與操作機構上的程序鎖聯鎖)。斷路器、接地刀和門板之間的聯鎖由柜體內的聯鎖機構控制。一般來說，柜體出廠前已經安裝調試好，進線柜和計量柜上還加裝了電磁鎖。

XGN系列高壓開關柜隔離開關、接地刀和前門板之間的聯鎖由隔離開關操作面板控制，操作面板上應單獨加裝程序鎖，前后門板由程序鎖控制。斷路器和隔離前門板之間采用機械聯鎖控制:硬連接和軟連接。硬連接是由鋼筋、螺栓等組合而成的機械鏈條，安全可靠。然而，由于需要手工生產，生產很復雜，許多制造商不使用。軟連接:用鋼絲繩代替鋼筋，一般用自行車或摩托車制動繩，制造簡單。然而，由于頻繁的故障，它不能被聯系起來，并且被制造商慢慢消除。當然，許多制造商會選擇低成本的軟連接。計量柜電磁鎖

HXGN系列環網型高壓開關柜類似于XGN，具有相同的聯動裝置。

GG1A高電壓開關柜現在很少見，但是一些設計機構已經選擇了這種機柜類型。隔離開關與斷路器機械連接，斷路器通過機械軟連接與前門面板連接，隔離開關與前門面板和后門面板通過程序鎖連接，接地刀和隔離開關與操作面板連接。

其他機柜類型沒有一一列出，但以上三種是常用的。

應用高電壓開關柜五項預防措施

高壓開關柜做好五向安全聯鎖是高壓電網安全運行的重要保證?，F在國家標準已經明確規定，所有中壓高壓開關柜必須具有五路功能，才能允許出廠。
